3D 프린팅
용접 또는 기타 방식으로도 보수가 불가하여 폐기되는 첨단 소재 부품을

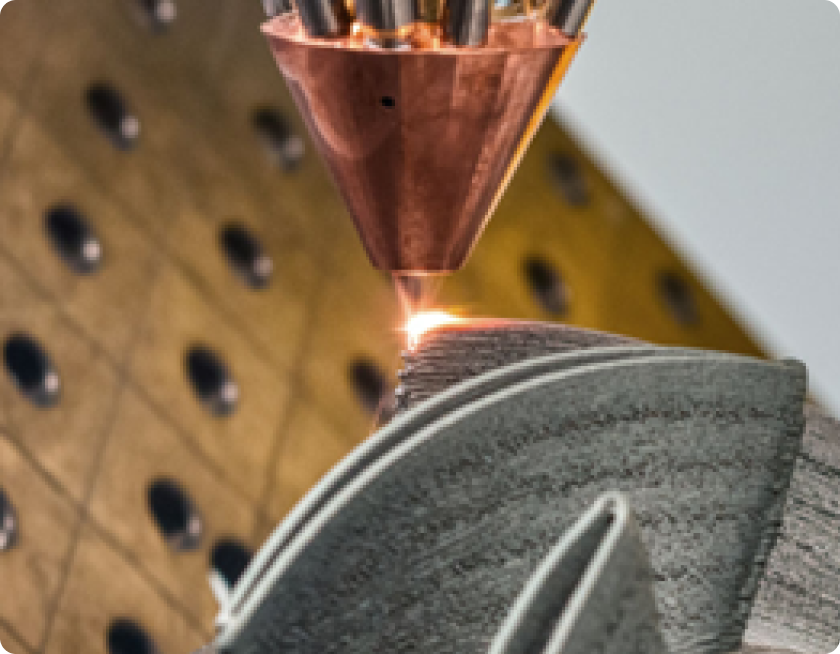

DED 3D 프린팅 방식을 적용하여 균일하고 정밀하게 보수
로봇의 자동화 시스템으로 높은 정밀도 | 기존 용접 방식보다 높은 Grade 소재 적용 가능 | 레이저에 기반한 보수 방식으로 열영향부 최소화
High Precision
고정밀 적층 보수 공정으로 손상 부위를 균일하게 재구성하고, 정밀한 형상 복원을 구현합니다.
Controlled Heat
기존 용접 대비 입열량과 열영향부를 최소화하여, 손상부 보수의 안정성과 신뢰성을 동시에 확보합니다.
Advanced Recovery
고부가가치 첨단 소재 부품을 폐기 대신 보수하여 자원 효율과 경제성을 높이는 프리미엄 솔루션입니다.
3D 스캐닝부터 검수까지 총 5 step으로 구성
3D 스캐닝
파손된 부품을 고정밀 3D 스캐너로 스캔하여 형상 데이터를 확보
설계
확보한 스캔 데이터를 기반으로 원 상태의 부품 형상과 비교하여 보수가 필요한 파트에 대한 모델링을 설계

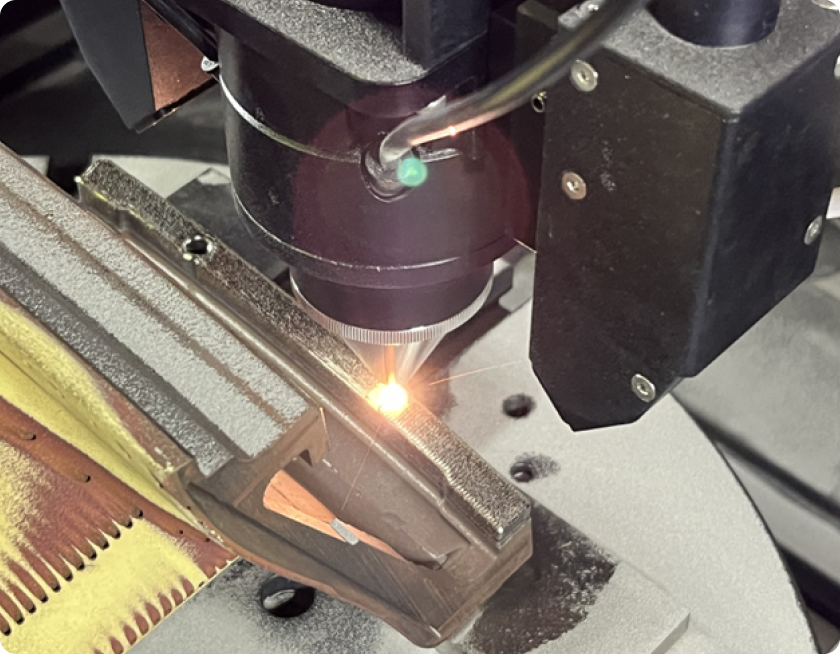

DED 보수
설계 데이터에 기반하여 DED 3D 프린팅 방식을 적용하여 파손부 보수
후가공
보수가 완료된 부품은 고객의 요구 조건에 따라 추가적인 가공 진행 (컷팅, 절삭, 밀링, 블라스팅, 열처리 등)
검수
보수가 완료된 부품의 외관 형상과 품질 테스트를 통한 보수부 건전성 & 신뢰성 검토
기존 보수 기술의 문제점

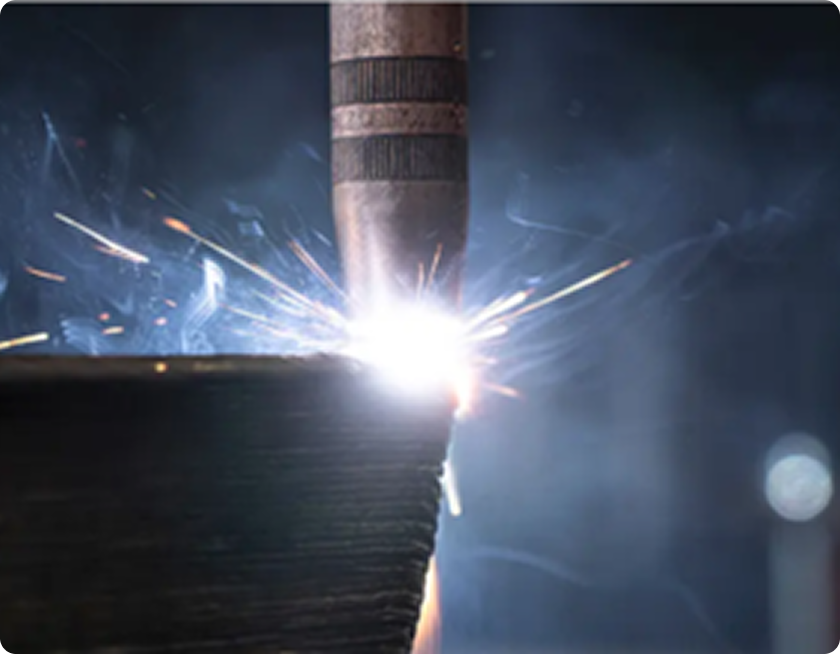

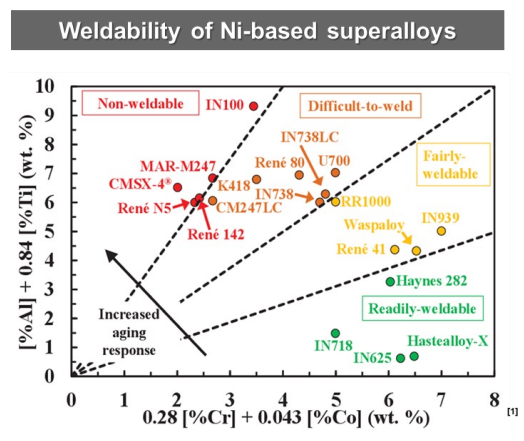

기존 TIG 용접으로 Turbine blade/Turbine blade의 손상부를 수리 하게 되면 높은 입열량으로 인해 모재부의 균열을 유발하여 수리가 어려움
LP-DED 기술과 주식회사 갓테크의 적층제조 전용소재 Alloy 939를 적용하면 입열량과 열영향부를 최소화하면서 모재와의 우수한 접합 계면을 형성하고, 균열 및 결함없이 손상된 부품을 수리할 수 있음
Reference
보수 수행 사례
수리부가 모재보다 우수한 특성을 가지며, 모재와 동일한 열처리 적용 후에도 균열 및 결함이 발생하지 않음

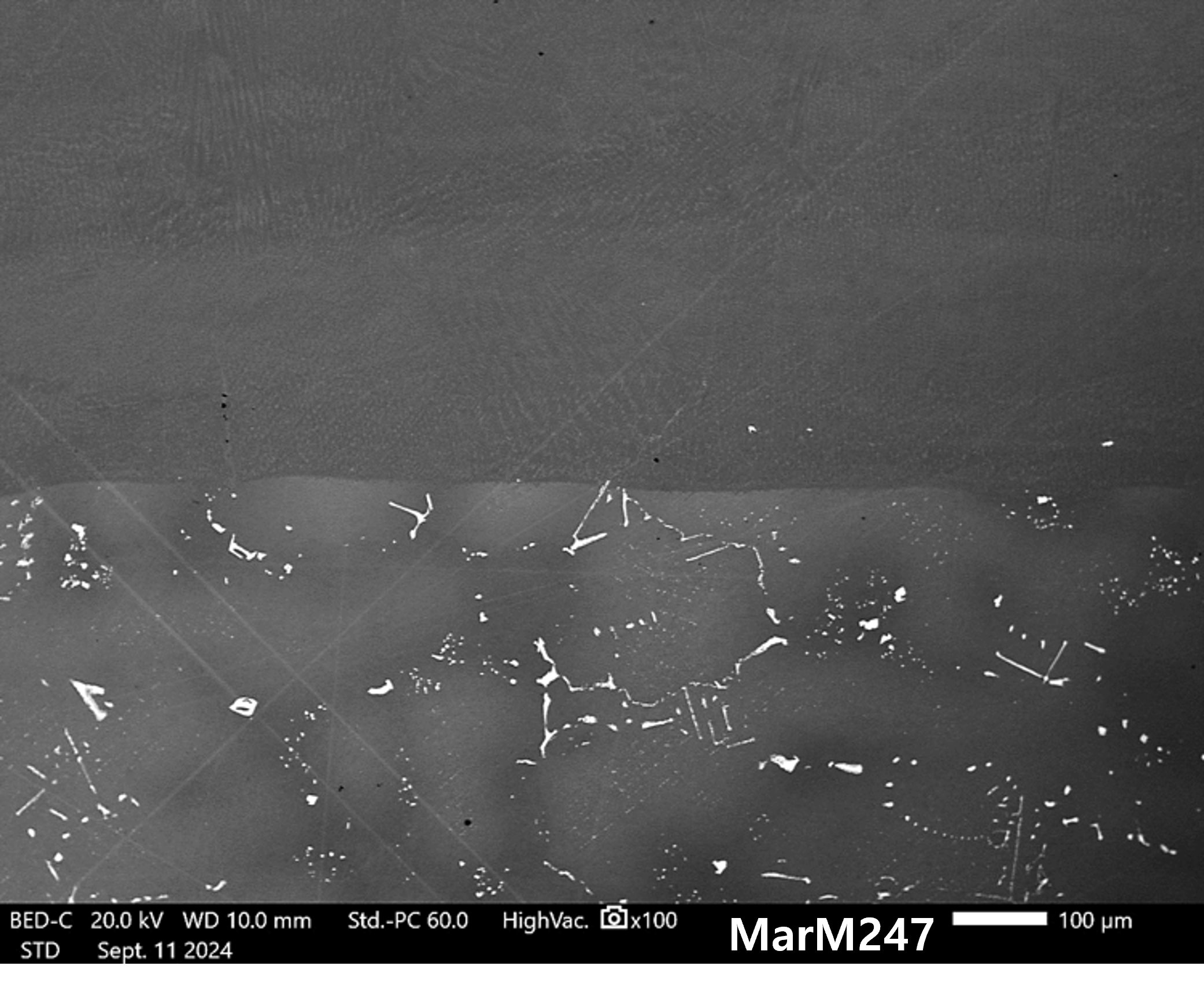

모재와 보수부의 접합 계면
모재와 보수부 사이의 계면 건전성과 미세조직 상태를 시각적으로 확인하고, 균열 및 결함 없는 접합 특성을 중심으로 평가합니다.

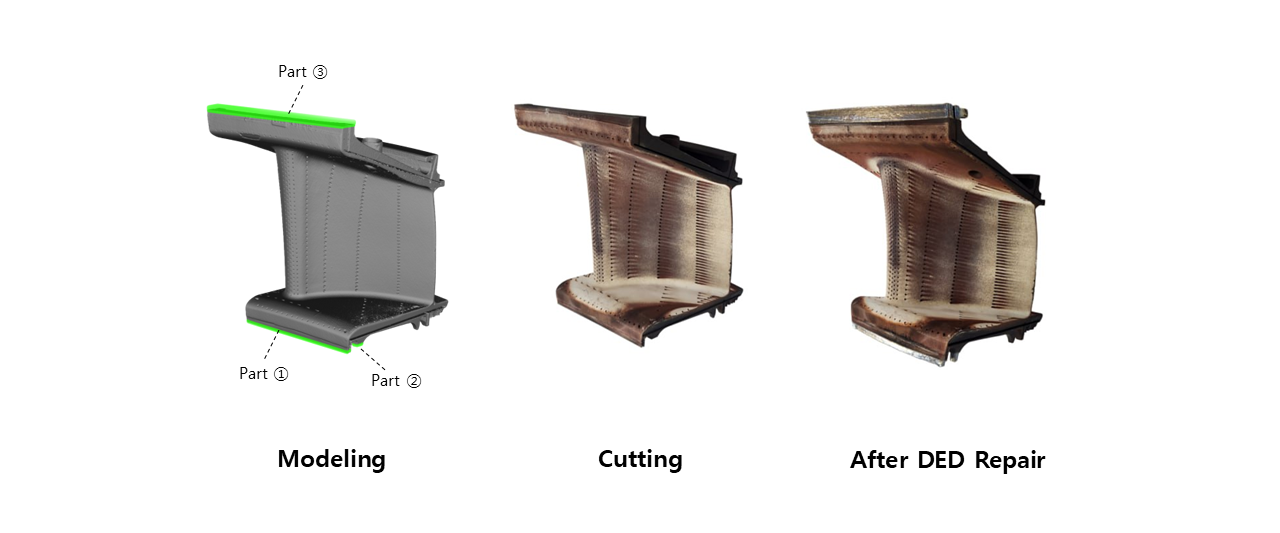

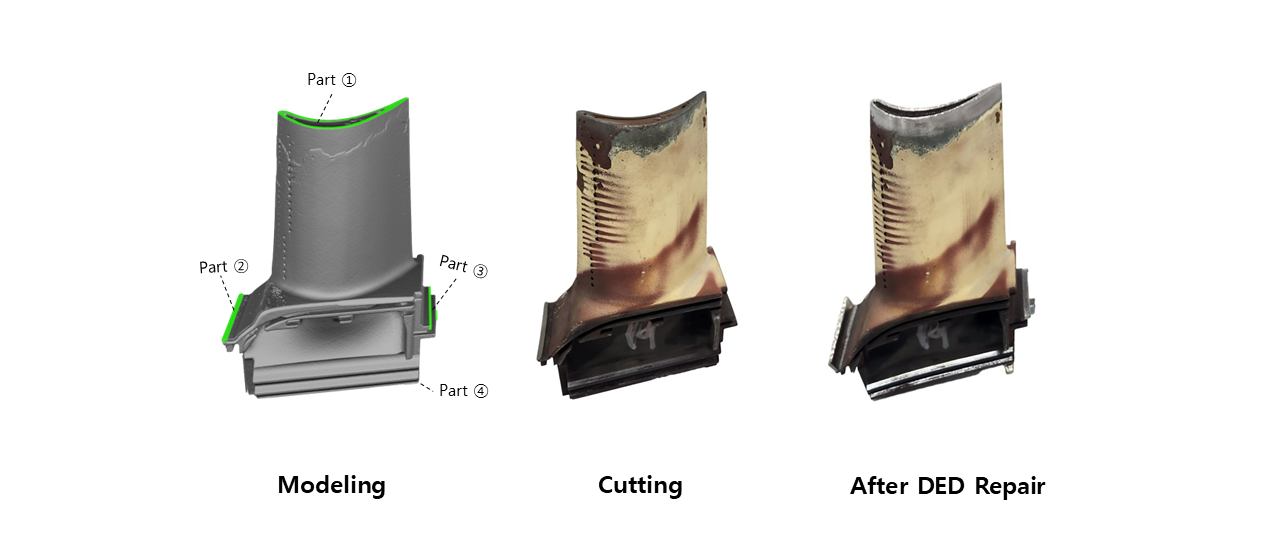

보수 전/후 사진
보수 전 손상 상태와 보수 후 복원 결과를 비교하여 형상 회복 수준과 시각적 완성도를 직관적으로 보여줍니다.

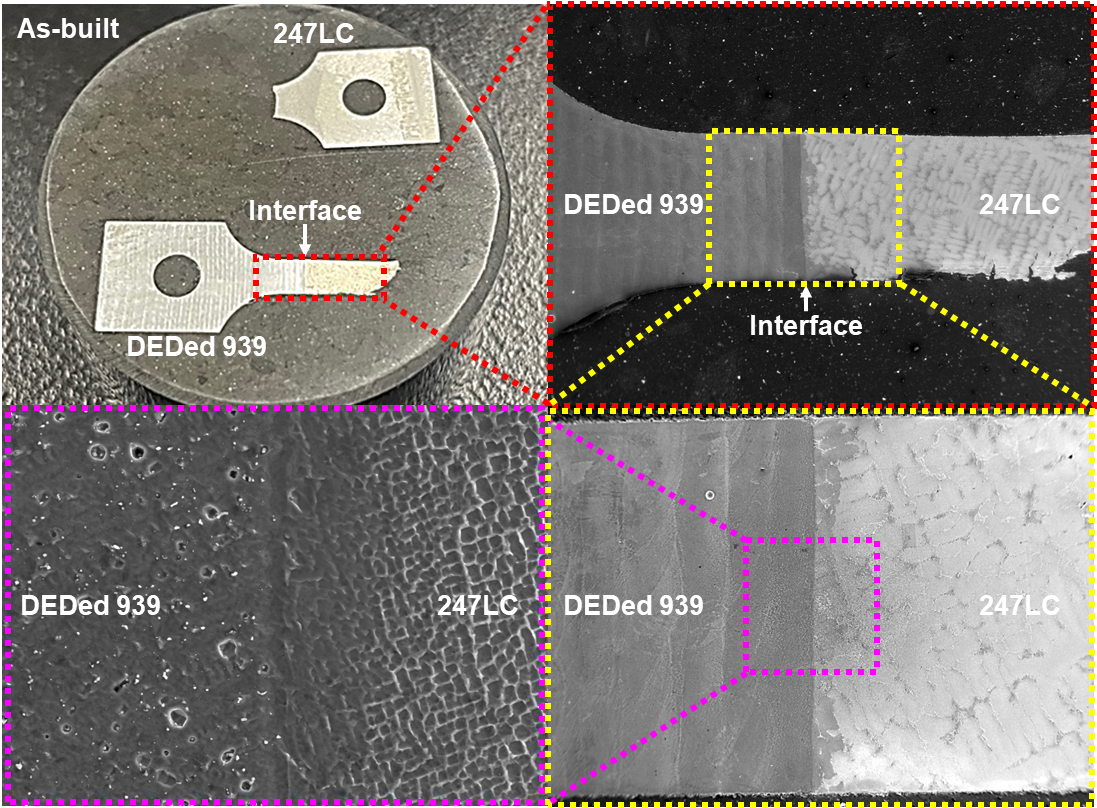

LP-DED 기술 적용 보수부 검증 (시험편)
시험편 기반 검증을 통해 접합 계면의 성능과 수리부 특성을 평가하고, 열처리 이후 건전성까지 종합적으로 확인합니다.
LP-DED를 기술을 적용하여 247LC 모재 위 Alloy 939를 적층 후 인장시험을 수행한 결과 접합 계면이 아닌 모재인 247LC에서 파단이 발생함, 접합계면의 접합 특성이 우수하며 수리부가 247LC보다 우수한 특성을 확인 할 수 있음

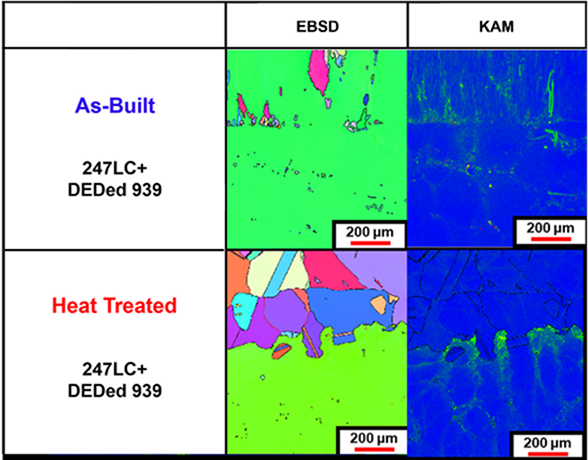

모재인 247LC에 적용하는 열처리 후 EBSD와 KAM 분석 결과 접합 계면 및 수리부에 균열 및 결함이 없으며 건전한 수리부를 형성하고 있다는 것을 확인 할 수 있음

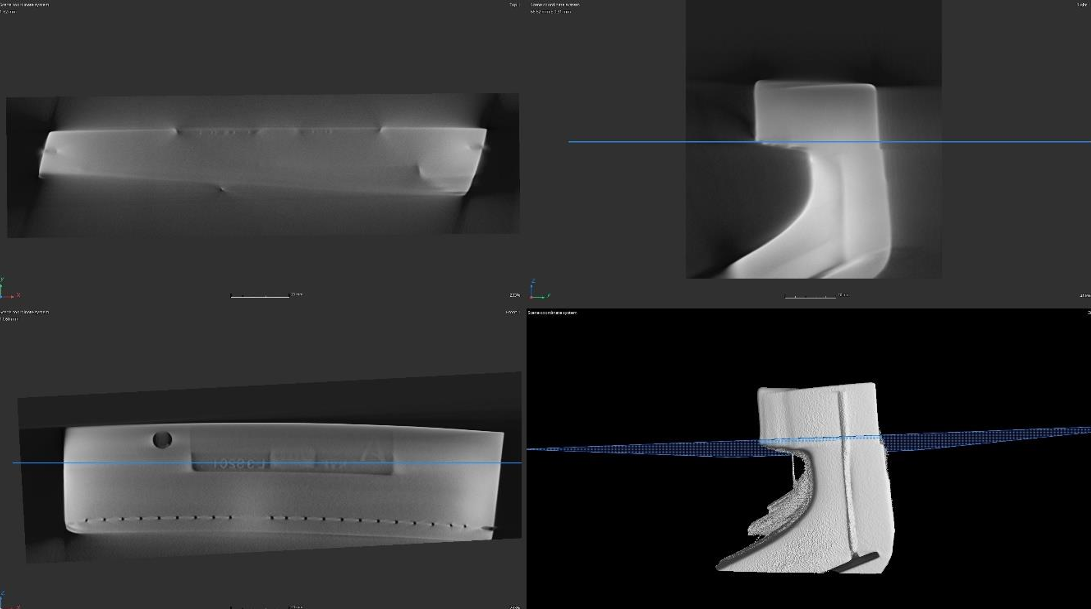

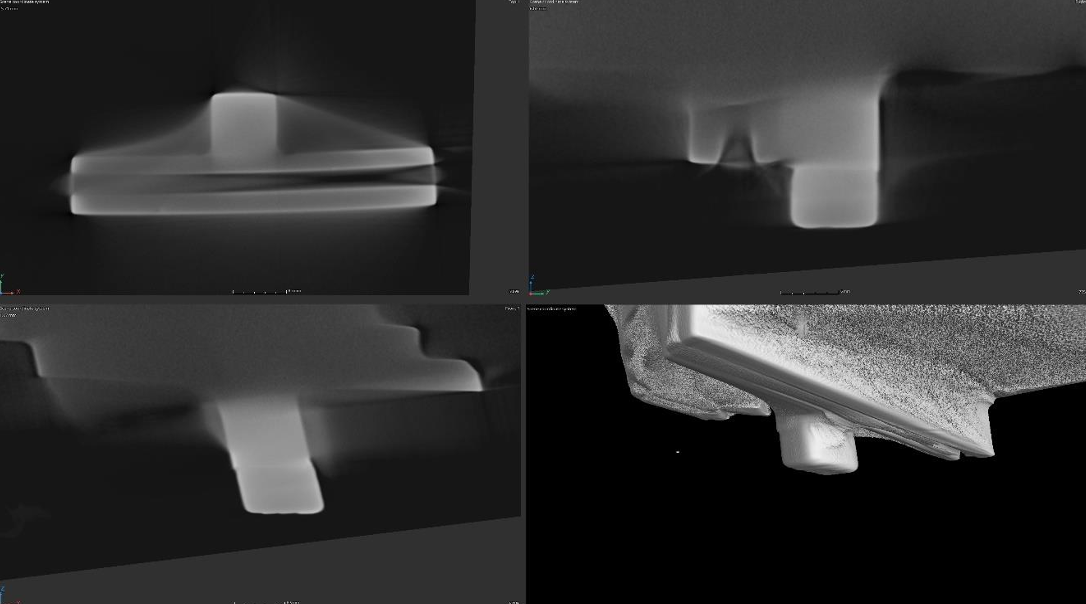

LP-DED 보수부 비파괴 검사
3D CT 기반 비파괴 검사를 통해 내부 결함 여부와 수리부 건전성을 확인하고, 실제 적용 가능성을 신뢰성 있게 검증합니다.
LP-DED를 적용하여 수리한 Turbine blade Turbine vane 수리부의 품질 및 건전성 평가를 위해 3D CT Scanning을 수행 했으며 내부에 균열 및 결함 없는 수리부가 형성 되어 있음을 확인 할 수 있음
